技术应用 | 井口控制盘
时间：2019-11-20 10:46
来源：
井口控制盘在陆地沙漠高压、高产、高危油气井及海上平台油气井的安全生产上发挥着重要作用。主要用来控制采油树的主安全阀（MSSV）、井下安全阀（SCSSV）及旁翼阀 （MV），可有效防止或减少油气井事故以及碳氢化合物对大气或周围环境的排放。一般分为公用模块和单井模块。通过公用模块能对所有井进行控制，单井模块具体控制每一口井。
液压控制回路是对每口井的地面安全阀（SSV）、井下安全阀（SCSSV）及旁翼阀（WV）实施控制的液压回路，工作压力设定为 5,000-20,000 psig。目前，常用的液压控制回路的设计压力为 6000 psig。针对此压力的产品，国内已经有了较成熟的解决方案，而针对 10,000 -20,000 psig的压力，通常采用C&T锥面螺纹形式进行连接。
国内一海上平台井口控制盘，设计压力 15,000 psig，工期紧张，最终用户及井口盘制造商当时均无中压应用经验。起初，计划采用C&T锥面螺纹形式进行连接，但在实际应用过程中面临挑战。

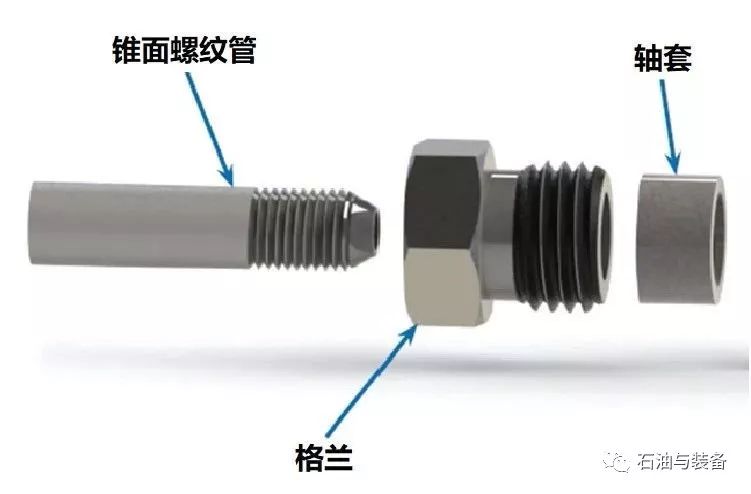

C&T锥面螺纹形式是起源于上世纪 30 年代的一种传统连接方式，通过在管子端口处车螺纹、倒锥角，用格兰推动管子螺纹处的轴套带动管子外锥面与本体内锥面形成密封。C&T的额定工作压力：
1.连接的可靠性（振动工况，维护后是否仍能安全无泄漏）；

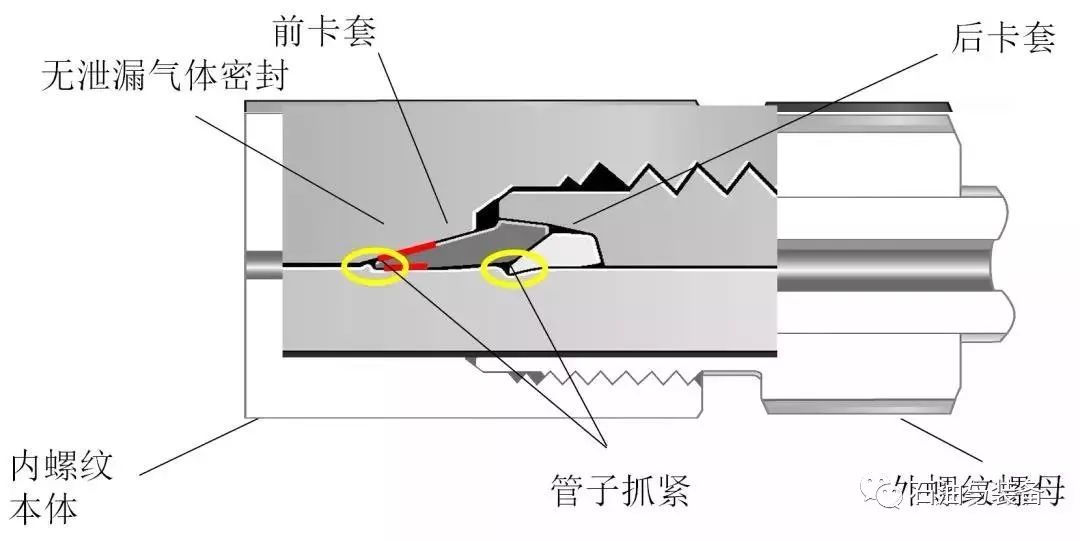

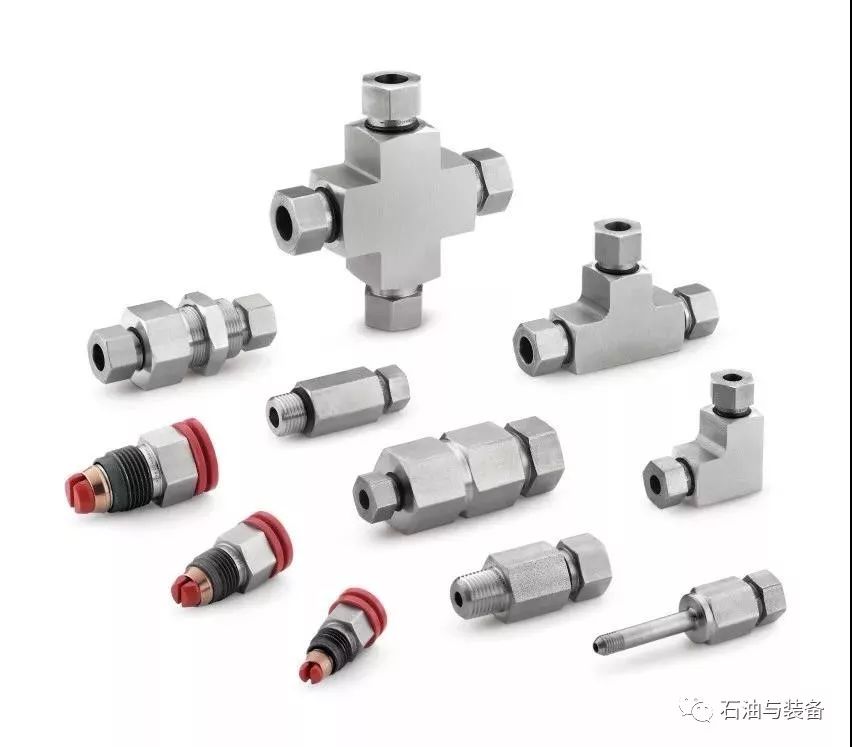

针对井口控制盘 10,000 - 20,000 psig的设计压力，世伟洛克提供独特的FK系列中压卡套接头，可以解决C&T形式的上述问题。

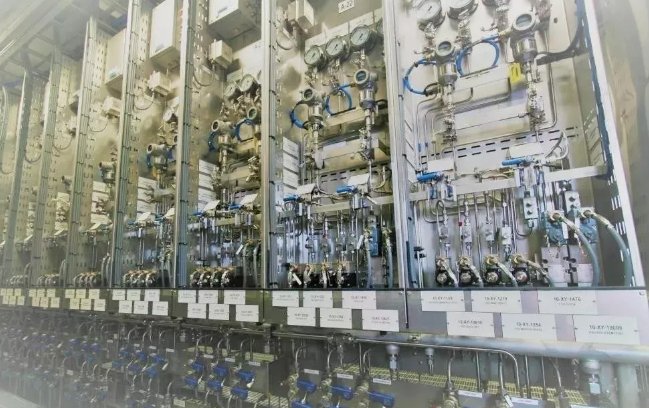

该井口控制盘共有 560 个端部连接，仅这部分连接，在经过实际安装比较后，如使用FK形式，一个安装工人只需普通安装工具不到 1.5 天即可完成。而使用C&T形式，在不考虑返工的情况下，一个熟练的安装工人，需要至少 4 倍的时间，大约 6 天才可完成，实际上，C&T连接即使是熟练的安装工人，也会出现返工的情况。因此，该井口控制盘最终采用了FK形式连接。
5.提升的耐腐蚀能力（316 不锈钢，高镍高铬含量）
6.材料组合方案（316 不锈钢中压接头+ 2507 超级双相钢钢管）
